鄂尔多斯4号数据中心项目

一、项目概况

中国西北地区目前规模最大的、设计标准达到美国Uptime T3+级标准的绿色数据中心之一。项目位于中国北方云计算基地——内蒙古鄂尔多斯高新区云计算产业园内。4号数据中心不仅为迪威迅优化战略布局拓展了新的空间，也为鄂尔多斯大数据产业集聚发展、融合应用注入了新动力、树立了新标杆。
建设规模：总建筑面积为20402.18㎡，共设计3006个机柜，约可容纳6万台服务器，总投资3.0亿元。
设计标准：混合等级设计，设计标准为Uptime T3+级，符合国内GB-50174 A级机房标准。
年综合设计：PUE值为1.37（PUE，Power Usage Effectiveness的简写，是评价数据中心能源效率的指标）。

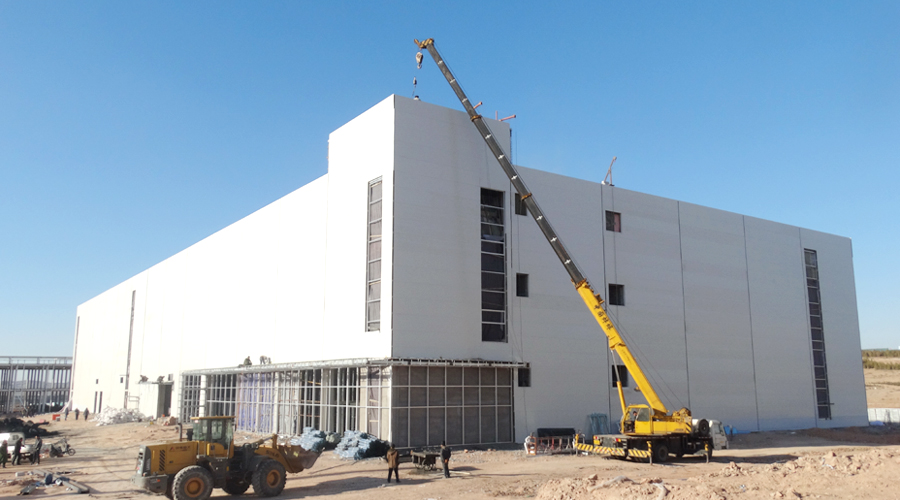

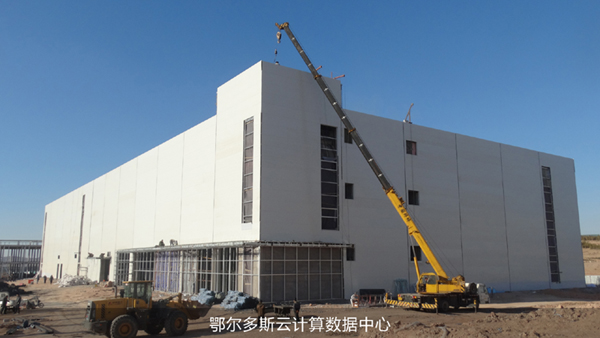

建设中的4号数据中心（2016年摄）

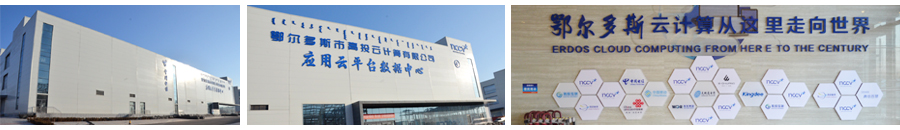

运营中的4号数据中心外观

二、项目亮点

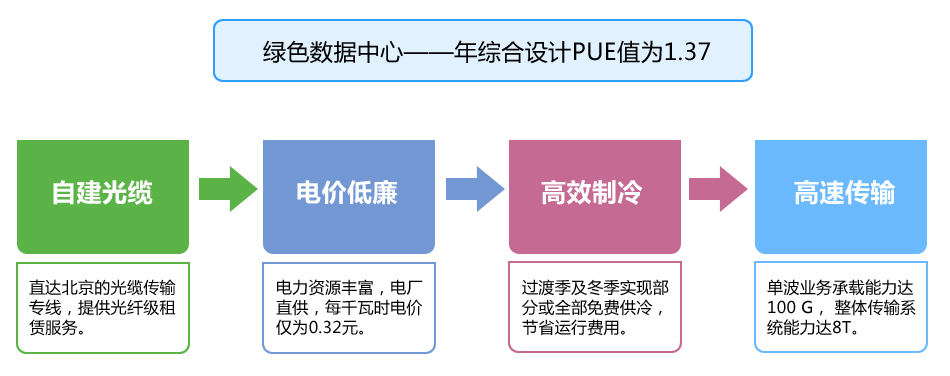

绿色数据中心——年综合设计PUE值为1.37
自建光缆：直达北京的光缆传输专线，提供光纤级租赁服务。
电价低廉：电力资源丰富，电厂直供，每千瓦时电价仅为0.32元。
高效制冷：过渡季及冬季实现部分或全部免费供冷，节省运行费用。
高速传输：单波业务承载能力达100G，整体传输系统能力达8T。

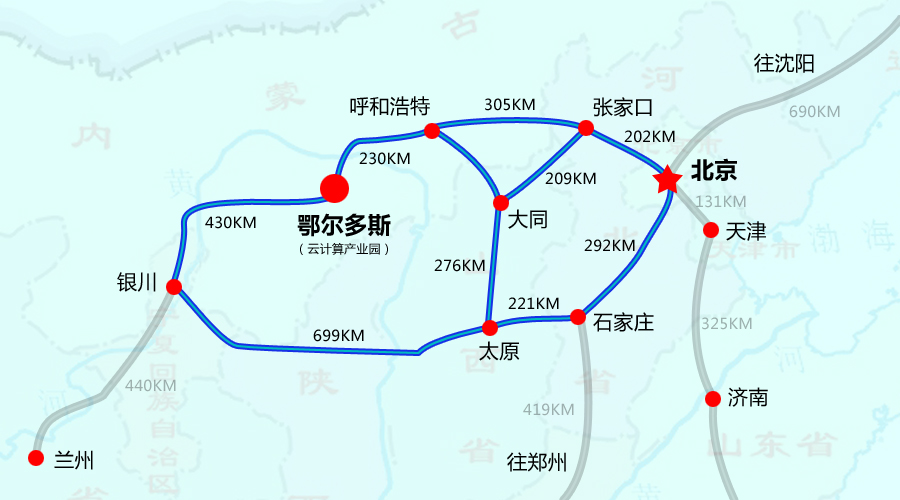

蓝色为自建铺设光缆示意图

三、基础数据

一层	模块编号	M101-161	M102-161	M103-163	M104-35
一层	机柜数量	101	161	161	35
二层	模块编号	M201-136	M202-136	M203-171	M204-171	M205-188	M206-188	M207-204	M208-204
二层	机柜数量	163	136	171	171	188	188	204	204
三层	模块编号	M301-136	M303-171	M305-171	M306-171	M307-204	M308-204
三层	机柜数量	136	171	171	171	204	204

机柜		4KW机柜		3KW机柜		6KW机柜		机柜总数
机柜		2095台		715台		161台		3006台

电源		不间断电源N+1配置机柜			不间断电源2N配置4KW机柜			IT负载
电源		2204台			767台			12008kW

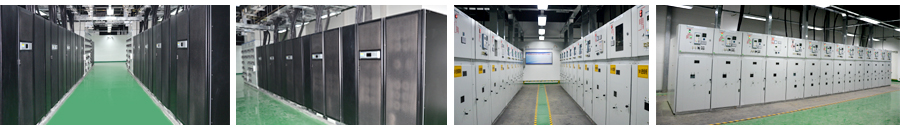

数据中心机房服务器（局部）

四、建设参数

地理位置：
内蒙古鄂尔多斯高新区云计算产业园

建筑设计：
独栋，三层钢框架结构；独栋机房高度20.1米；地板承重15.5 KN/㎡。

电力系统：
园区220KV变电站为数据中心提供4路9500KVA双电源市电；9台2000KW柴油发电机组可持续供电8小时；
采用国际知名品牌的中低压开关柜系统；
采用双路UPS冗余供电，63套伊顿400KVA UPS,后备满功率15分钟；
供电可靠性达99.999%。

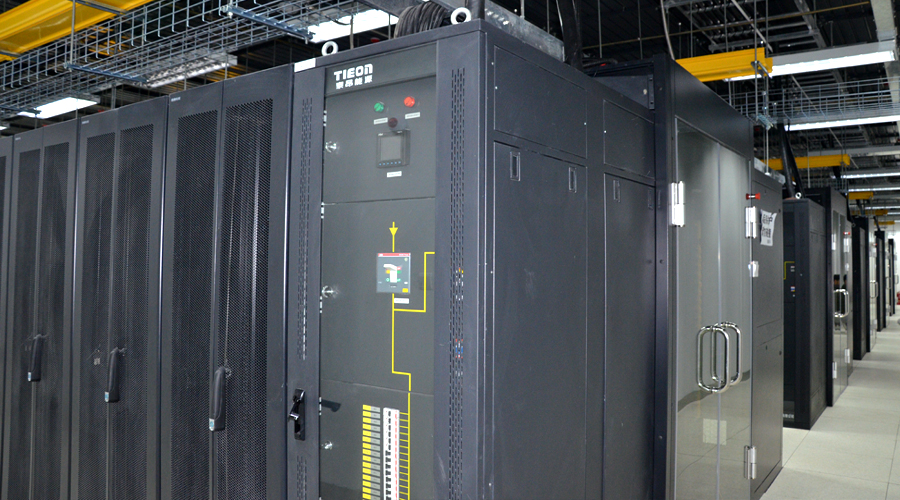

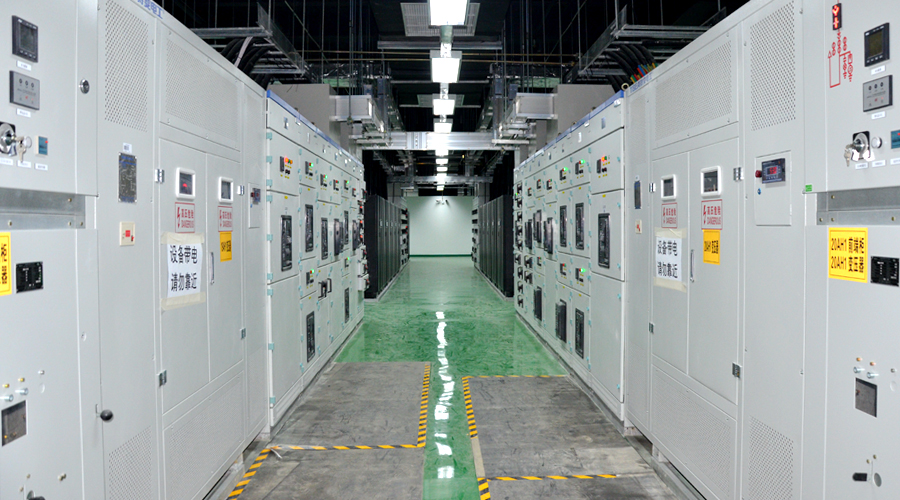

数据中心供电系统（局部）

制冷系统：
4台(3+1) 1200RT约克离心式冷水机组（一台变频，三台定频）；
空调冷水系统分为两个独立的可在线维护的环网架构；设置1台550m3的蓄冷罐，可保证持续的供冷能力；
4台(3+1)板式换热器，在过渡季及冬季可分别实现部分或全部免费供冷，年综合设计PUE可达1.37。

消防系统：
模块机房采用IG541自动气体灭火系统；云箱采用FM200自动气体灭火系统；
分区相互独立，可以实现分区灭火，此外配备手持式灭火器及空气呼吸器；
消防与空调、新风、门禁、计算机供电和市电等系统联动。

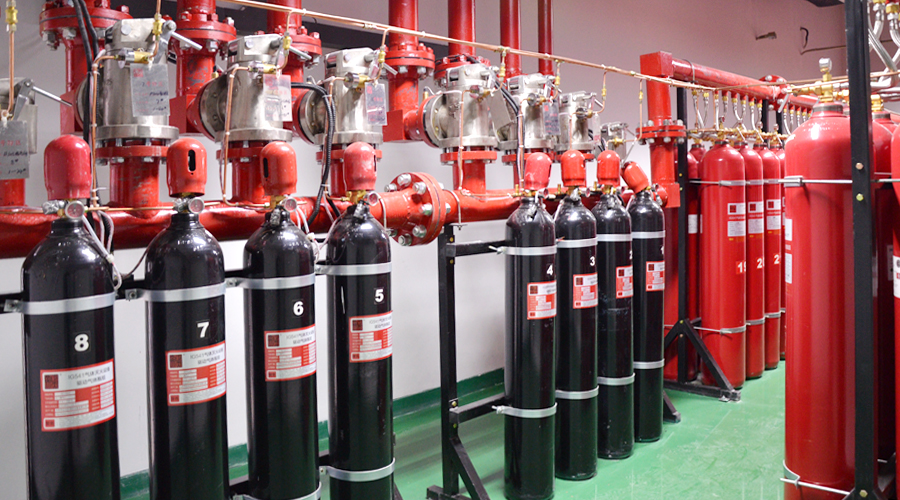

IG541/FM200自动气体灭火系统 | 大型水冷机组

安保系统：
高清智能监控系统，另可根据用户需要定点增设高清摄像设备；
授权门禁系统、红外探测系统；
人员权限设置，设备安全管理，多层安全防范与管理。

网络环境：
设计200平米的核心传输机房，承载整个云计算园区的传输业务；
传输设备采用最先进的100G OTN技术，单波业务承载能力达到100G，整体传输系统能力可达到8T；
通过全国全长17438公里的光缆，在多个中心城市形成安全稳定的多路由保护环网。

管理服务:
7×24小时值守，5分钟内响应，15分钟内应急处理反馈；
拥有完备的应急方案、完善的应急管理流程，切实保障业务连续性。

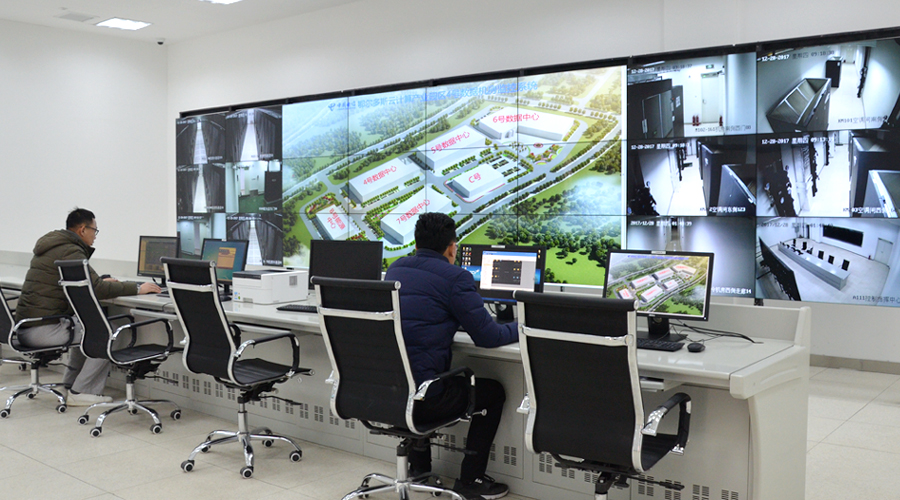

数据中心监控平台

五、客户价值

服务器托管服务：为客户提供专业的数据中心基础服务、增值服务、7×24驻场团队一站式服务。服务包括：机柜租用、VIP机房、EDC企业级数据中心等，为您在降低成本的同时实现绿色IT。

网络服务：除了提供传统互联网接入服务、数据专线接入服务等，我们同时还可为您提供防火墙、入侵检测（IDS）、入侵防御（IPS）、TopWall DDoS安全防御等网络安全服务。

IDC代维服务：我们凭借多年的数据中心运维经验及服务体系，通过互联网云端管理模式构建远程维护平台，向客户提供独特的无忧基础服务。我们致力于使用户在安全无忧托管的同时减少运维成本的支出。

附图（部分建设施工图片）

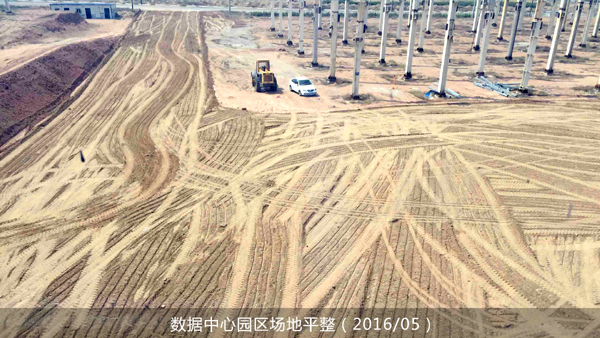

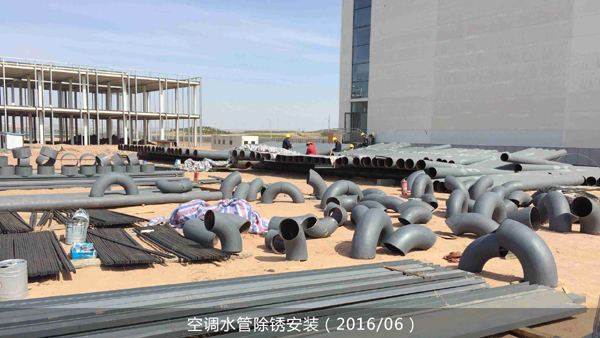

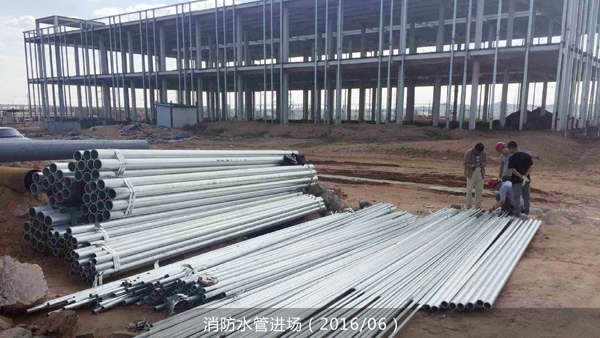

数据中心外墙施工( 2016/05 )	数据中心园区场地平整( 2016/05 )	空调水管除锈安装( 2016/06 )	消防水管进场（2016/06）

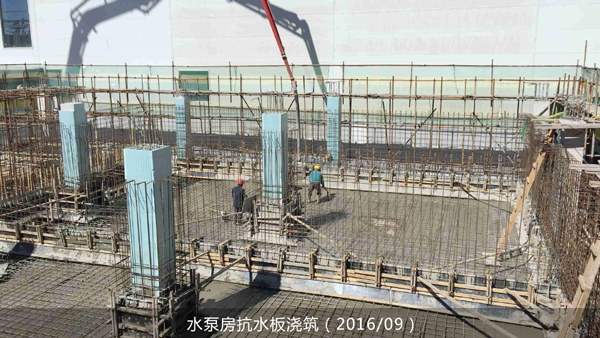

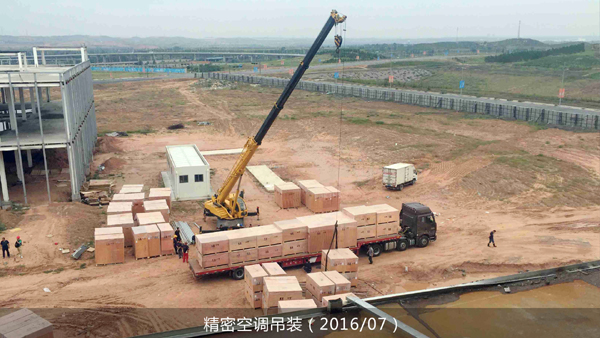

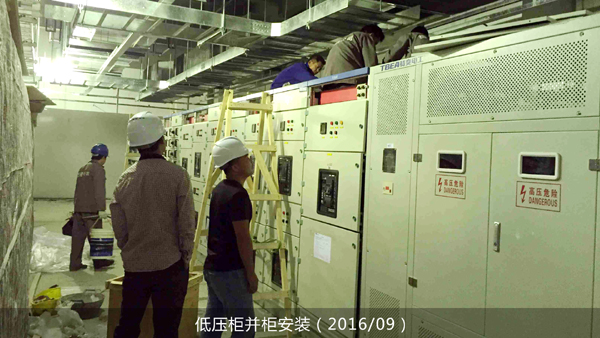

精密空调吊装（2016/07 )	天面防水材料铺设( 2016/08 )	低压柜并柜安装( 2016/09 )	水泵房抗水板浇筑( 2016/09 )

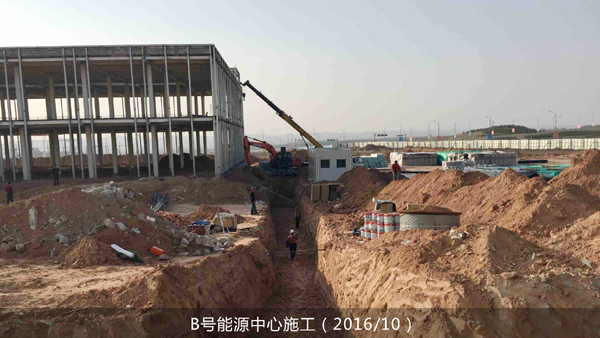

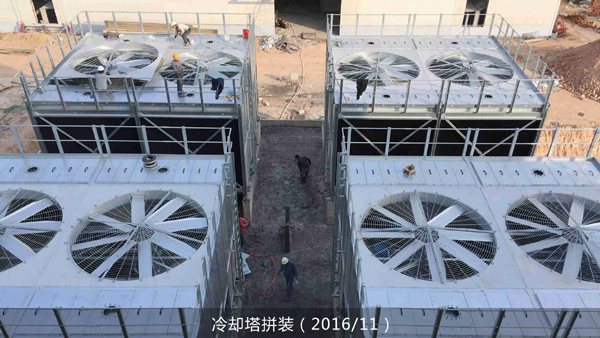

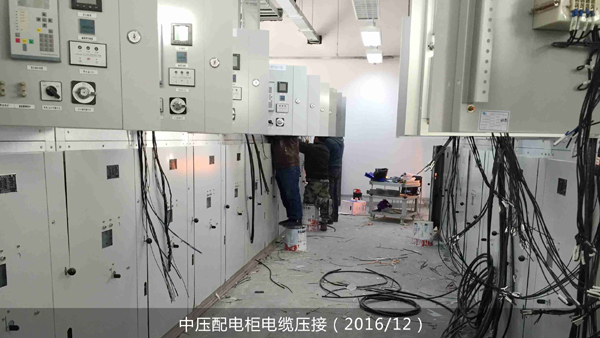

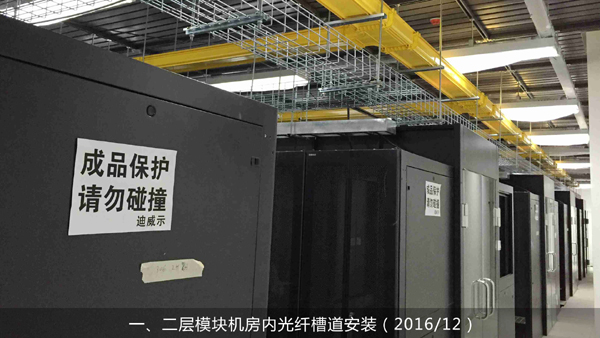

B号能源中心施工( 2016/10 )	冷却塔拼装( 2016/11 )	中压配电柜电缆压接( 2016/12 )	一、二层模块机房内光纤槽道安装( 2016/12 )
